Nytt hel o halvljus

[kaggenhb]

Jag skulle behöva hjälp med hur jag kopplar ett nytt ljussystem till mc-n med reläeér och sladdar. Det som finns är ett 12 v batteri , ljusomkopplare och varningslampan för helljuset.
Tack
Anders



[puttepj]

Jag skulle behöva hjälp med hur jag kopplar ett nytt ljussystem till mc-n med reläeér och sladdar. Det som finns är ett 12 v batteri , ljusomkopplare och varningslampan för helljuset.
Tack
Anders

Som man frågar får man svar...

/putte



[Inge K.]

Hei!

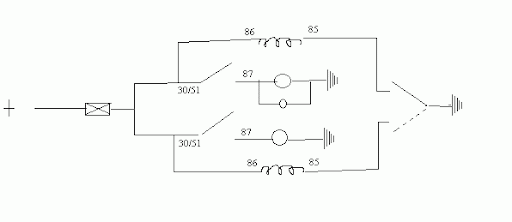

Her har du ett utgangspunkt;http://www.humanspeakers.com/audi/headlight-simple.htm
Benytt 1,5 mm2 ledn.kvadrat inn og ut fra relèene (30 og 87), dette
burde være mer enn tilstrekkelig på det relativt korte ledn.strekket
på en mc. Indikatorlampen for hel-lys kobler du paralellt på utgangen
fra hel-lys relèet.

Mvh. Inge K.



[-ah]

Inge visar på en bra start, men det vore inte dumt med lite mer kött på benen, om du verkligen vill ha bra hjälp. Vad är det för märke och modell?
En och annan bild kan också vara till god ledning, s.a.s.



[kaggenhb]

Lyset

Tack för hjälpen ,nu lyser det!

Hei!

Her har du ett utgangspunkt;http://www.humanspeakers.com/audi/headlight-simple.htm
Benytt 1,5 mm2 ledn.kvadrat inn og ut fra relèene (30 og 87), dette
burde være mer enn tilstrekkelig på det relativt korte ledn.strekket
på en mc. Indikatorlampen for hel-lys kobler du paralellt på utgangen
fra hel-lys relèet.

Mvh. Inge K.



[kaggenhb]

Tack för hjälpen ,nu lyser det!
